介紹:

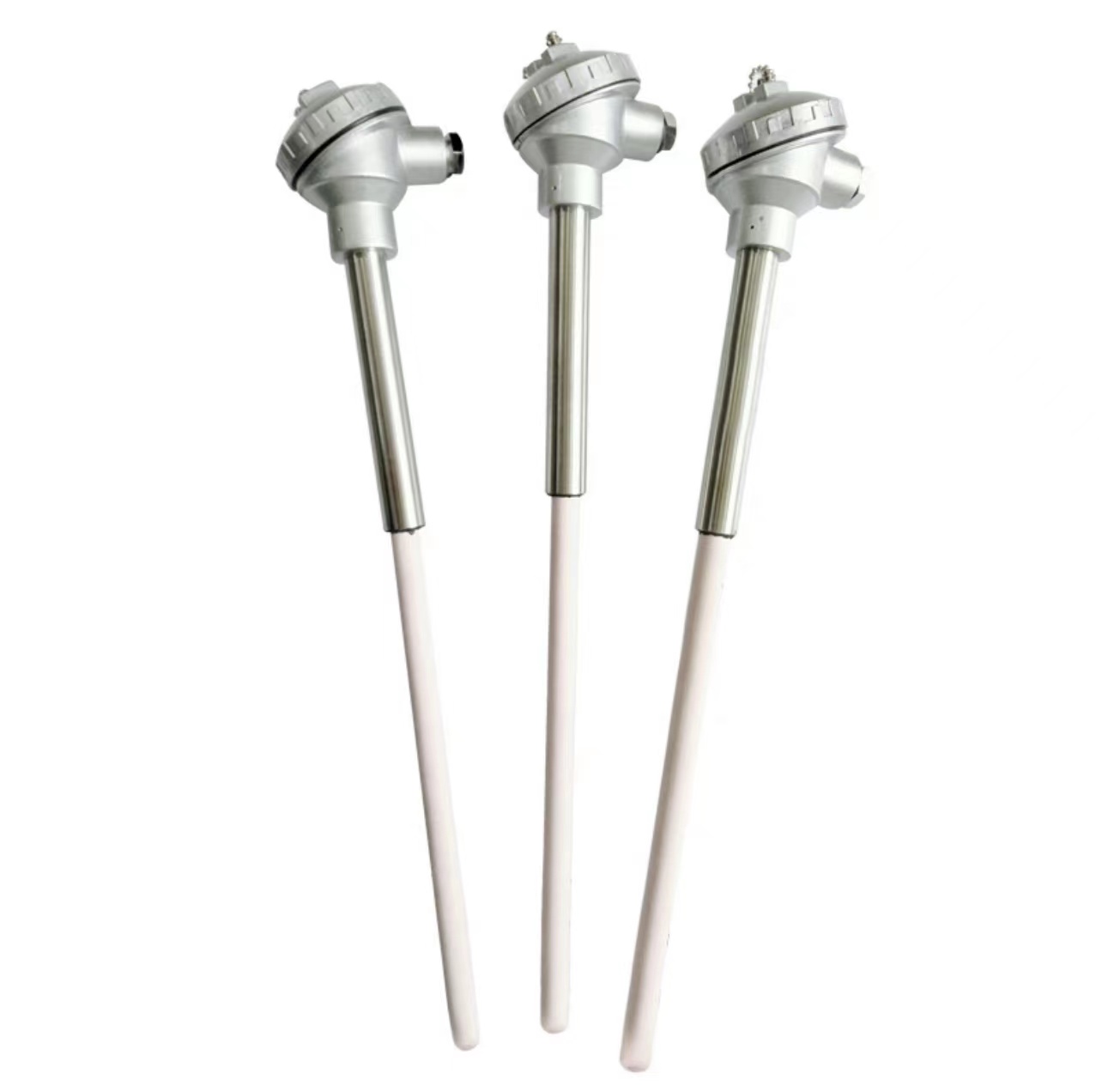

一.產品概述WRP-131系列工業用鉑銠熱電偶又叫貴金屬熱電偶,它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時,就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時,顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長,它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而**相同,但是它們的基本結構卻大致相同,通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
二.產品應用
鉑銠熱電偶適用于各種生產過程中高溫場合,廣泛應用于粉未冶金,燒結光亮爐,真空爐,冶煉爐,玻璃,煉鋼爐及陶瓷及工業鹽浴爐等測溫。
三.鉑銠熱電偶的優缺點
優點:鉑銠熱電偶在熱電偶系列中具有準確度***高,穩定性***好,測溫溫區寬,使用**長,測溫上限高等優點。適用于氧化性和惰性氣氛中,也可短期用于真空中,但不適用于還原性氣氛或含有金屬或非金屬蒸氣氣氛中。B型熱電偶一個明顯的優點是不需用補償導線進行補償,因?yàn)樵?~50℃范圍內熱電勢小于3μV。
缺點:鉑銠熱電偶不足之處是熱電勢,熱電勢率較小,靈敏讀低,高溫下機械強度下降,對污染比較**,貴金屬材料昂*,因而一次性投資較大。
電氣出口:M20x1.5,NPT1/2
精度等級:I 、 II
防護等級:IP65
偶絲直徑:Φ0.5
公稱壓力:常壓
五.測量溫度及允差
熱電偶類別 | 代號 | 分度號 | ***高溫度 | 測量溫度 | 允許偏差△t℃ |
鉑銠30-鉑銠6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
鉑銠10-鉑 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
鎳鉻-鎳硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
鎳鉻-銅鎳 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
六.型號及規格
型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
d | L x l | |||||
WRP-130 WRP2-130 | S | 0-1300 | 高鋁質 | < 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
WRP-131 WRP2-131 | < 360S | Φ25 | ||||
WRQ-130 WRQ2-130 | R | 0-1300 | < 150S | Φ16 | ||
WRQ-131 WRQ2-131 | < 360S | Φ25 | ||||
WRR-130 WRR2-130 | B | 0-1600 | 剛玉管 | < 150S | Φ16 | |
WRR-131 WRR2-131 | < 360S | Φ25 |
(1) 熱電偶 I 級按協議訂貨;
(2) 非置入部分為碳鋼。
