介紹:

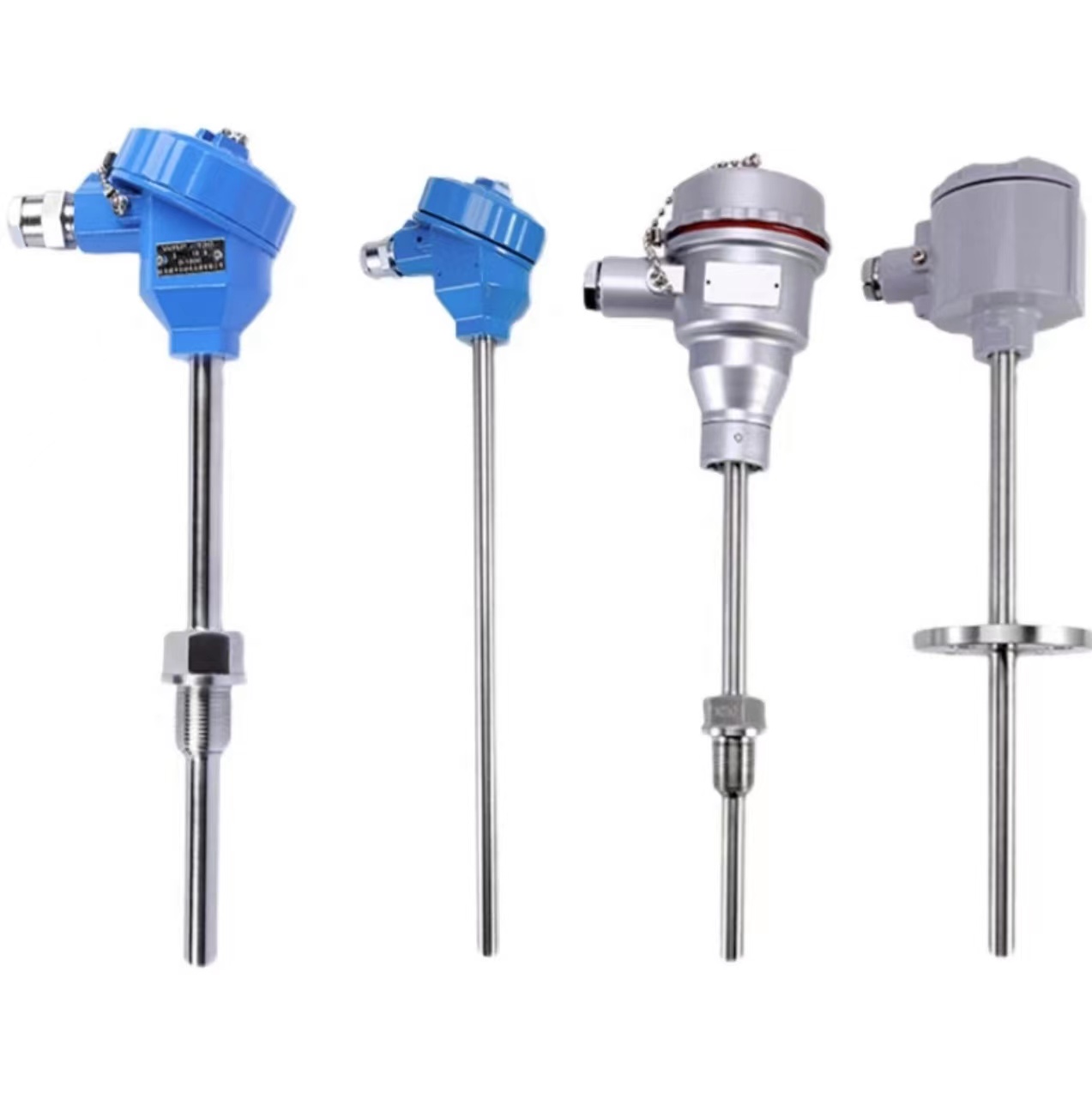

一.產品說明WR□隔爆熱電偶是一種溫度傳感器,在化學工業自控系統中應用極廣通常和顯示儀表、記錄儀表、電子計算機等 配套使用,直接測量生產現場存在碳?xì)浠衔锏缺ǖ?~1300℃范圍內的液體、蒸汽和氣體介 質以及固體表面溫度。
二.產品特點:
多種防爆形式,防爆性能好
壓簧式感溫元件,抗振性能好
測量范圍大,
機械強度高,耐壓性能好
隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
三.工作原理:
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同,所區別的是,隔爆或本安型產品接線盒(外 殼)在設計上采用防爆特殊結構,接線盒用高強度鋁合金壓鑄而成,并具有足夠的內部空間、壁厚和機械強度,橡膠密封圈的熱穩定性均符合**防爆標準。所以,當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散、傳爆。
四.型號命名方法
W | 溫度儀表 | |||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | R | 熱電偶 | ||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 感溫元件材料 分度號 | |||||||||
M N E F C P Q R | 鎳鉻硅-鎳硅 N 鎳鉻-鎳硅 K 鎳鉻-銅鎳 E 鐵-銅鎳 J 銅-銅鎳 T 鉑銠10-鉑 S 鉑銠13-鉑 R 鉑銠30-鉑6 B | |||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 偶絲對數 | |||||||||
無 2 | 單支 雙支 | |||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 安裝固定形式 | |||||||||
1 2 4 5 | 無固定裝置 固定螺紋 固定法蘭 活絡管接頭式 | |||||||||
| | | | | | | | | | | | | | | | | | 接線盒形式 | |||||||||
4 | 防爆式 | |||||||||
| | | | | | | | | | | | | | | | | | 保護管直徑 | |||||||||
0 1 | Φ16 Φ12(Φ20) | |||||||||
| | | | | | | | | | | 工作端形式 | |||||||||
G | 變截面 | |||||||||
| | | | | | | | | ||||||||||
W | R | N | 2 | —— | 2 | 4 | 0 | G | 典型型號示例 |
選型須知
1)型號
2)分度號
3)防爆等級
4)精度等級
5)安裝固定形式
6)保護管材質
7)長度或插入深度
例A:防爆熱電偶,K型,固定螺紋M27×2,隔爆等級dIIBT4級,保護管316L長度450mm,插入深度300mm。
WRN-240,K,L=450×300,M27×2,dIIBT4保護管316L。
