KVVP控制電纜是一種帶有屏蔽層的控制電纜,主要用于防電磁波干擾和需要屏蔽的場所。它基于KVV控制電纜的基礎上增加了屏蔽層,從而提供了更優良的防止電磁波干擾的功能。以下是對KVVP控制電纜的詳細介紹及其技術參數:
KVVP控制電纜概述
- 類型:屏蔽型控制電纜
- 用途:常作為防電磁波干擾的監視回路連接線用,廣泛應用于電廠、航空、冶金機械及冶煉等領域。
- 特點:具有耐高溫、阻燃、耐老化、耐寒等特點,同時具有良好的耐氧、耐臭氧、耐紫外線照射性能,長期在室外使用也不會發生龜裂。
技術參數
額定電壓:
- 額定電壓等級為U0/U 450/750V及以下,適用于該電壓等級下的控制、監視回路及保護線路的連接。
導體溫度:
- 長期工作時導體溫度不能超過70℃,但耐高溫型KVVP屏蔽控制電纜可達300度。
敷設溫度:
- 敷設時環境溫度不低于0℃。
電纜結構:

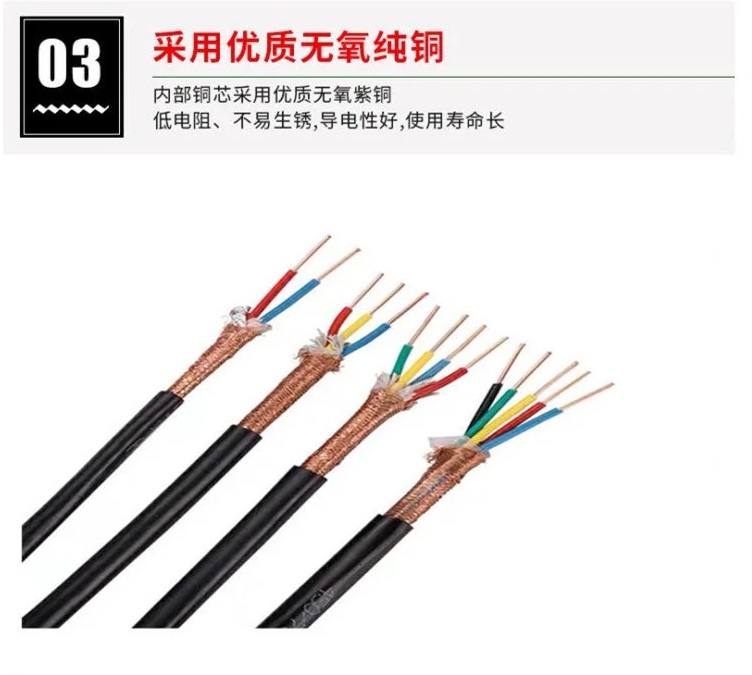

- 導體:一般為銅芯。
- 絕緣:聚氯乙烯(PVC)絕緣。

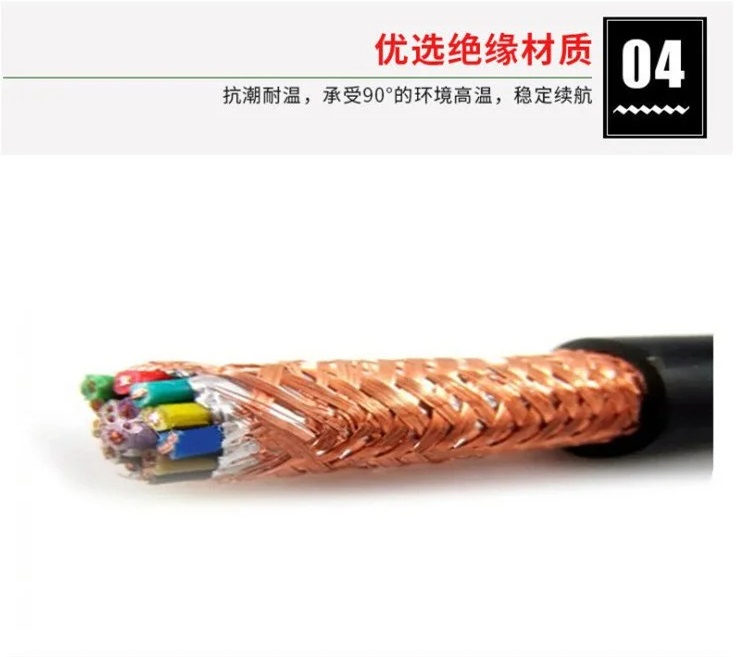

- 屏蔽:銅絲編織屏蔽,提供有效的電磁屏蔽效果。

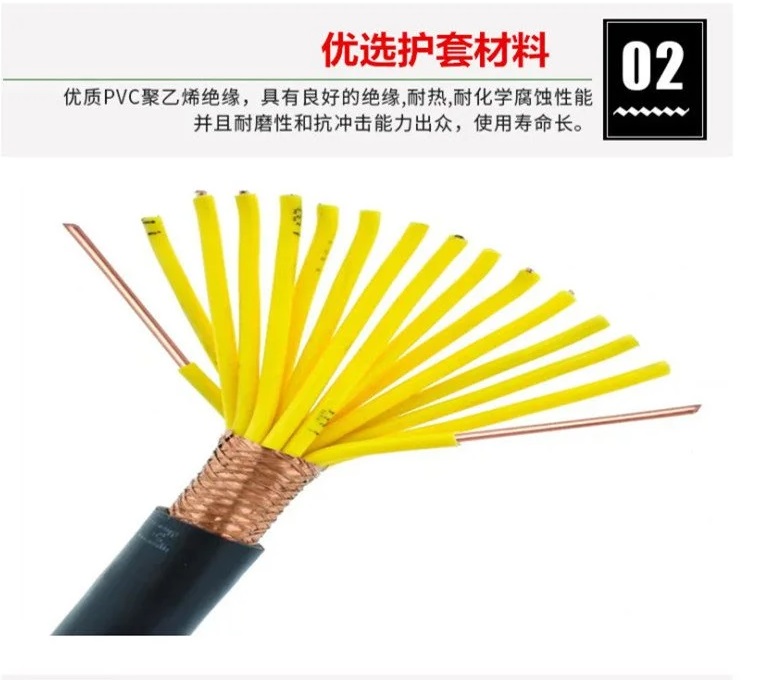

- 護套:聚氯乙烯(PVC)護套,保護電纜內部結構不受外界環境損害。
芯數和截面:
- 芯數范圍通常為2-37芯,具體取決于電纜的規格和用途。
- 截面范圍一般為0.75-10mm2,適用于不同電流和信號傳輸需求。
彎曲半徑:
- 無鎧裝電纜的推薦允許彎曲半徑應不低于電纜外徑的6倍。
- 鎧裝或銅帶屏蔽電纜的推薦允許彎曲半徑應不低于電纜外徑的12倍。
執行標準:
- 產品執行標準為GB/T 9330.2-2008,確保電纜的質量和性能符合國家標準要求。
應用場景
KVVP控制電纜適用于室內、電纜溝、管道等要求屏蔽的固定場合,特別適用于信號干擾較大的地區。其優越的屏蔽性能使得它在防電磁波干擾和屏蔽場所中得到了廣泛應用。
綜上所述,KVVP控制電纜是一種性能優良、應用廣泛的屏蔽型控制電纜,其技術參數包括額定電壓、導體溫度、敷設溫度、電纜結構、芯數和截面、彎曲半徑以及執行標準等多個方面。
KVVP控制電纜介紹: 銅芯聚氯乙烯絕緣護套編織屏蔽控制電纜,敷設在室內,電纜溝、管道等要求屏蔽的固定場合,多適用于信號干擾較大地區。
常用型號:kvv ,kvvp,kvvrp,kvvp2,kvv23,kvv32
KVVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
KVV 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
KVVP2 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KVV22 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
KVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜
KVVP-22 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝
K——代表(真)空,卡(普?。刂?,鎧裝,空心;第一個V——代表絕緣代號,指聚氯乙烯(PVC)絕緣;
第二個V——代表的是電纜的內護層代號,指聚氯乙烯護套;P——代表排,(芯)屏,配(線),信號電纜等含
義。括號外的字的第一個字母就是拼音代碼,如 K 就是“控”字”、“空”字的第一個字母。而1、2應該是用途
的代碼。 [1]
擴展
ZR(阻燃)NH(耐火)BC(低煙低鹵)E(低煙無鹵)K(控制電纜類)DJ(電子計算機)N(農用直埋)JK(架空電纜類)B(布電線)導體:T(銅導體)L(鋁導體)G(鋼芯)R(銅軟線)絕緣:V(聚氯乙烯)YJ(交聯聚乙烯)Y(聚乙烯)X(天然丁苯膠混合物絕緣)G(硅橡膠混合物絕緣)YY(乙烯---乙酸乙烯橡皮混合物絕緣)護套:V(聚氯乙烯護套)Y(聚乙烯護套)F(氯丁膠混合物護套)屏蔽:P(銅網屏蔽)P1(銅絲纏繞)P2(銅帶屏蔽)P3(鋁塑復合帶屏蔽)
