產品說明:

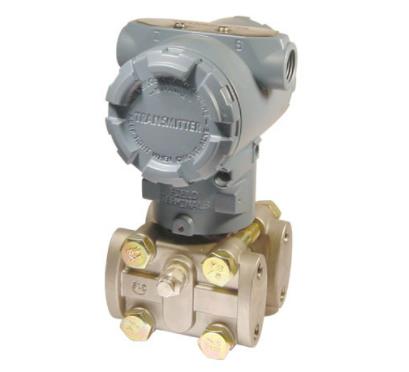

3351AP型壓力變送器,可以實現對除氣系統,蒸餾塔、蒸發器和結晶器等的******壓力測量,
允許在10MPa下的過壓。使用對象: 液體、氣體和蒸氣
3351AP型 | 壓力變送器 | ||||||
4 | 0-6~40KPa | ||||||
5 | 0-40~200KPa | ||||||
6 | 0-0.16~1MPa | ||||||
7 | 0-0.4~2.5MPa | ||||||
8 | 0-1.6~10MPa | ||||||
代號 | 功能 | ||||||
N | 普通模擬型:(輸出:4~20mA) | ||||||
G | 常規智能型:(輸出:4~20mA) | ||||||
S | 標準智能型:(輸出:4~20mA帶HART總線協議) | ||||||
代 | 結 構 材 料 | ||||||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||
J1 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅 | |||
J2 | 316不銹鋼 | 316不銹鋼 | 哈氏C-276 | ||||
J3 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||
J4 | 316不銹鋼 | 316不銹鋼 | 鉭 | ||||
代號 | 精度 | ||||||
Q1 | 0.2%FS | ||||||
Q2 | 0.5%FS | ||||||
代號 | 電氣連接頭 | ||||||
L1 | M20X1.5內螺紋 | ||||||
L2 | 1/2NPT內螺紋 | ||||||
代號 | 附加選項 | ||||||
M1 | 0~100%線性指示表頭 | ||||||
M3 | 數字顯示表頭 | ||||||
B1 | 2〃管裝彎支架 | ||||||
B2 | 墻裝/板裝彎支架 | ||||||
B3 | 2〃管裝平支架 | ||||||
D0 | 泄放閥在壓力室中部 | ||||||
D1 | 側面泄放閥在壓力室上部 | ||||||
D2 | 側面泄放閥在壓力室下部 | ||||||
C0 | 1/2〃錐管內螺紋接頭 | ||||||
C1 | 1/2〃引壓接頭及后部焊接引壓管φ14(供貨時含C0) | ||||||
C2 | 丁字形螺紋接頭M20X1.5 | ||||||
d | 防爆型EXdIICT5 | ||||||
I | 本安型EXiaIICT6 |
