產品說明
概述

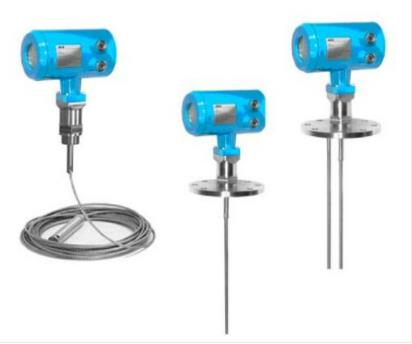

SYLW3X系列導波雷達物位儀是采用微波技術來檢測料位的高科技產品,該料位儀利用微波具有穿透性好,對惡劣環境及被測物料適應性強等特點,采用世界上**的大規模集成電路,利用雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量,能測量液體、固體(塊狀、粉狀)料位,具有測距遠(35米)、精度高等特點。
SYLW3X系列導波雷達物位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有****的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。
該產品適用于高溫(350℃)、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外******產品,且安裝調試簡便,可以單臺使用,也可組網使用,可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。
主要技術參數
★ 工作頻率: 100MHz-1.8GHz
★ 測量范圍: 纜式:0-35m桿式、同軸式:0-6m
★ 重復性: ±3mm
★ 分辨率: 1mm
★ 采樣: 回波采樣54次/s
★ 響應速度: >0.2S(根據具體使用情況而定)
★ 精度:<0.1%
★ 輸出電流信號:4-20mA
★ 通訊接口: HART通訊協議
★ 過程連接: G1-1/2,G3/4法蘭:DN50,DN80,DN100,DN150
★ 過程壓力: -1~60bar
★ 電源: 24VDC(±10%)紋波電壓:1Vpp
★ 耗電量: max22.5mA
★ 環境條件: 溫度:-40℃~+250℃
★ 外殼防護等級:IP68
★ 防爆等級:EXiaIICT6
★ 兩線制接線:儀表供電和信號輸出共用一根兩芯電纜
★ 電纜入口:M20×1.5(電纜直徑5~9mm)
