- 商品名稱：SWP-DFY系列直流電源
- 添加時間：2023-04-19 18:11:32
- 電 話：13955097078
郵 箱：ahytcable@163.com
介紹：
產(chǎn)品說明:

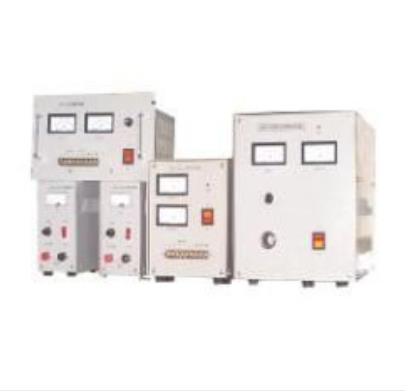

一、 DFY機架式直流電源
型號 | 儀表外形 | 接線圖 |
TK TF | 安裝方式：機架式安裝 | |
UK UF | 安裝方式：標準19”機架式安裝 | |
SK SF | 安裝方式：臺式安裝 | |
二、直流電源規(guī)格特性表
型號 | 2401 | 2403 | 2405 | 2410 | 2420 | ||
容量 | 24W | 72W | 120W | 240W | 480W | ||
電流 | 1A | 3A | 5A | 10A | 20A | ||
效率 | 線性電源：40～50﹪ 開關電源：75～95﹪ | ||||||
輸入條件 | 電壓 | 線性電源：197～260V 開關電源：97～245V | |||||
頻率 | 47～63V | ||||||
輸出特性 | 電壓 | 線性電源：24V±0.5﹪ 開關電源：24V±1﹪ | |||||
紋波 | 線性電源：＜50mVp-p 開關電源：＜150mVp-p | ||||||
負載 | 線性電源：＜1﹪ 開關電源：＜1.5﹪ | ||||||
端子數(shù) | 1組 | 2組 | 2組 | 4組 | 4組 | ||
其它特性 | 過流保護 | 線性電源：135﹪ 開關電源：120﹪ | |||
過欠壓 | 欠壓：22V±1V 過壓：28V±1V | ||||
外形尺寸 | /T | 296mm×176mm×205mm(長×高×深)296mm×176mm×310mm(長×高×深) | |||
/U | 485mm×133mm×300mm(長×高×深) | ||||
/S | 293mm×183mm×92mm(長×高×深) | 394mm×140mm×172mm(長×高×深) | 394mm×307mm×243mm(長×高×深) | ||
三、 直流電源型譜表 |
型 號 | 代 碼 | 說 明 | |||
SWP-DFY | □ □ □□ □□ | 直流電源 | |||
安裝方式 | TUS | 機架式安裝標準19''機架式安裝臺式安裝 | |||
供電方式 | KF | 開關電源線性電源 | |||
輸出電壓 | □□ | 24V | |||
輸出電流 | □□ | 1A3A5A10A20A | |||
