產品說明:

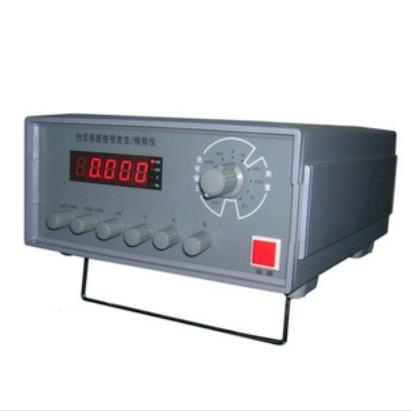

20B型多路信號發生/校驗儀可模擬各種工業過程儀表的傳感器和變送器,可同時輸11路的標準信號,也可以測量一些過程儀表所產生的各種信號,因此適用于新一代自動化儀表、自動控制系統的調試和校驗。由于JK-20B配有24VDC輸出以供調測二線制儀表之用,故使用了JH-20B型多路信號發生校驗儀后無需再配其它儀器就能輕松而準確地對多臺儀表同時進行調試和**了。
特點
4 1/2位高亮度LED顯示
高精度,0.05級
可同時輸出11路信號,輸入4路信號
內置隔離DC24V輸出
220V交流供電
頻率測量的分辨力可達0.01Hz
可顯示20.000mA、5.0000V等5位讀數
技術指標
電流輸出:*大20mA,4路***立,精度0.05級;負載電阻:RL≤1500Ω(0-10mA) RL≤750Ω(0-20mA)
毫伏輸出:*大120mA,精度0.05級,負載電阻:RL≥10K Ω
電壓輸出:*大6V,精度0.05級,負載電阻:RL≥10K Ω
頻率輸出:F1,F(xiàn)2*大10000Hz,*大誤差2Hz,*大幅度:≈15V F3,F(xiàn)4*大1000.0Hz,*大誤差0.2Hz
電阻輸出:0-390Ω
電流測量:0-20mA,Ri=100Ω,精度0.05級
毫伏測量:0-200mV,Ri=10M Ω,精度0.05級
電壓測量:0-20V,Ri=10M Ω,精度0.05級
頻率測量:0-20kHz,靈敏度:Vp——p≥500mV,精度:0.02%±1個字
顯示方式:4 1/2位超高亮LED顯示
使用溫度:-10℃~50℃
環境濕度:≤95%相對濕度,無結露
電 源:交流220V±10%,50Hz
