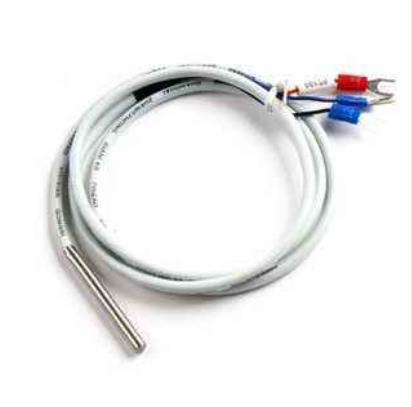

產品說明
一體化熱電阻主要應用于發電機機組推力、導軸承的瓦溫和油溫監測。針對發電機機組油槽的特殊情況,特別是軸瓦溫度傳感器進行了優化設計,已在許多國內大型電站使用多年,且反應良好。
功能特點
1、進口濺射工藝制作的薄膜鉑熱電阻元件,采用激光焊接技術,防止在強烈振動的場合下焊點松動或脫落,精度水平達到IEC751 A級(0.15+0.002x丨t丨),有效地提高了傳感器的長期穩定性。
2、活動卡套連接方式,安裝時導線不會跟著探頭旋轉,拆卸也比較方便,并且可以調整探頭的插入深度。
3、鋼絲鎧裝保護裝置,有效地承受剛性材料和柔性材料結合點的載荷,防止尾部導線在頻繁擺動時導線斷裂。
4、傳感器與金屬軟管之間采用特殊聚合物絕緣,杜絕了瓦與瓦之前產生的軸電流。
5、傳感器尾部加裝鎖緊裝置,防止導線在鋼絲鎧裝中因頻繁擺動而引起的外護套破損。
6、歐美封裝工藝,有效的提高產品耐高溫、抗腐蝕和長期工作的穩定性等特點。
7、特制耐油耐高溫屏蔽導線,外套及絕緣層采用特殊聚合物制作而成,可以在100℃的油溫中工作較長時間。
8、銅鍍銀的線芯具有良好的導電性能,每百米的阻值度小于0.02Ω。
主要技術參數
型號 | 參數 |
測溫范圍 | -50-200℃ |
線制 | 三線制或六線制 |
過程連接 | G1/2活動卡套螺紋或其他尺寸 |
保護管材質 | 304不銹鋼 |
保護管外徑 | Φ8、Φ10、Φ12 |
導線保護裝置 | 金屬軟管保護 |
鋼絲鎧裝外徑 | 8.4mm |
常溫絕緣電阻 | 大于100MΩ |
響應時間 | τ0.5<15s |
