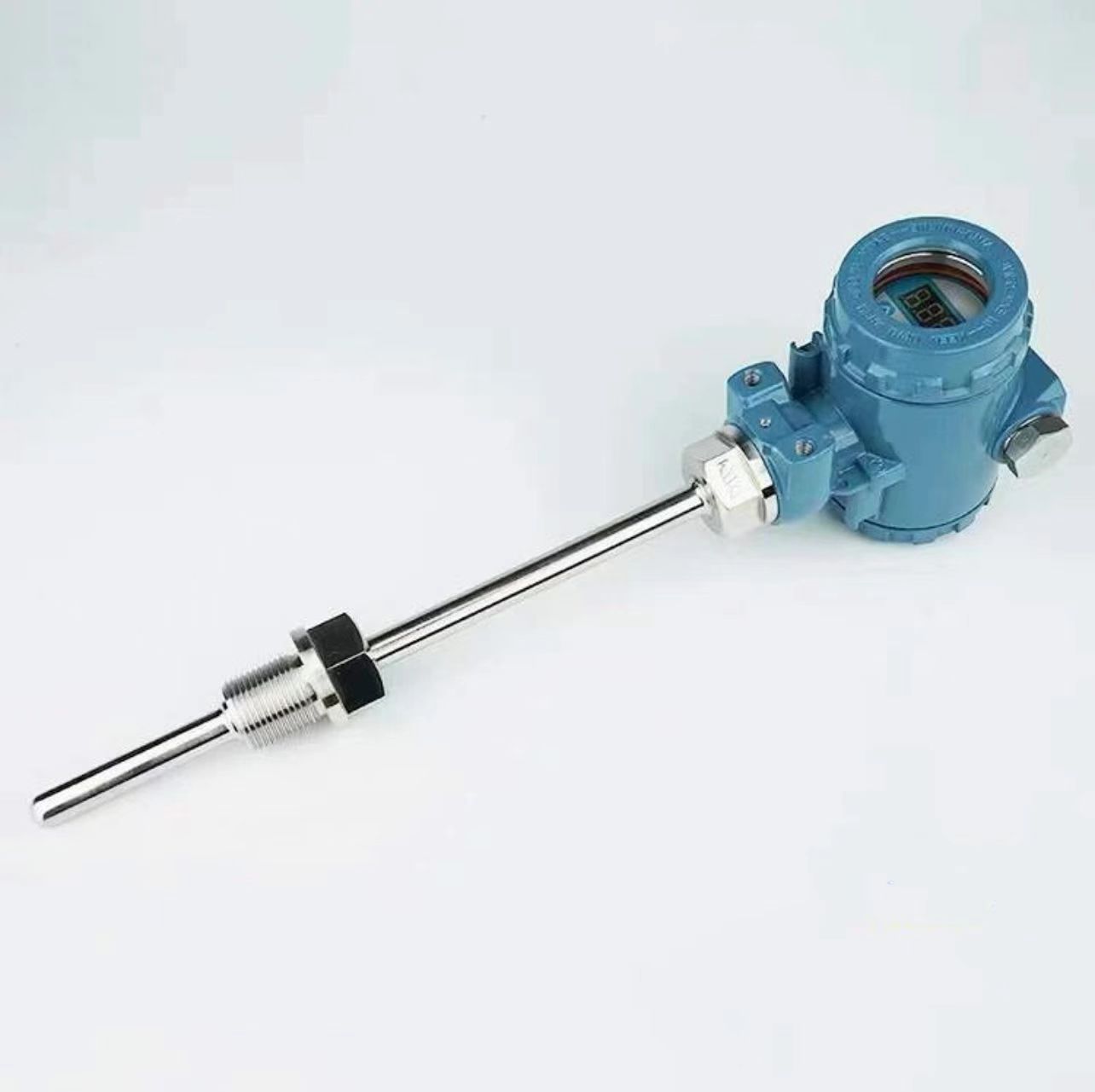

  • 商品名稱:一體化防爆熱電阻
  • 添加時間:2023-04-19 08:35:14
  •
  • 電 話:13955097078
    郵 箱:ahytcable@163.com
介紹:

產品說明:
◆特點

二線制輸出4-20mA,抗干擾能力強;節省補償導線及安裝溫度變送器費用;安全可靠,使用壽命長;冷端溫度自動補償,非線性校正電路。

◆工作原理
熱電偶(阻)在工作狀態下所測得的熱電勢(電阻)的變化,經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4-20mA電信號給工作儀表,工作儀表便顯示所對應的溫度值。
隔爆熱電偶(阻)利用間隙隔爆原理,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰和溫度傳不到腔外,從而進行測溫。熱電偶(阻)產生的熱電勢(電阻值)經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4-20mA的直流電信號給工人儀表,工作儀表顯示出所對應的溫度值。
◆主要技術參數
產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆測量范圍及允差
1)熱電阻測溫范圍及允差

型  號分 度 號測溫范圍℃精度等級允許偏差
  WZPBPt100-200-+500

A級  B級

±(0.15+0.002ItI)

±(0.30+0.005 ItI)

WZCBCu50  Cu100-50-+100
±(0.30+0.005 ItI)

2)熱電偶測溫范圍及允差


型  號分 度 號允  差  等  級
III
允 差 值測溫范圍℃允 差 值測溫范圍
WRNB K±1.5℃-40-375±2.5℃-40-333
±0.004 ItI375-10000.0075 ItI333-1200
WRMBN±1.5℃-40-375±2.5℃-40-333
±0.004 ItI375-10000.0075 ItI333-1200
WREBE±1.5℃-40-375±1.5℃-40-333
±0.004 ItI375-8000.004 ItI333-900
WRFBJ±1.5℃-40-375±1.5℃-40-333
±0.004 ItI375-7500.004 ItI333-750
WRCBT±1.5℃-40-125±1℃-40-133
±0.004 ItI125-3500.0075 ItI133-1000

輸出信號: 4-20 mA ,負載電阻250,傳輸導線電阻 100



輸出方法: 二線制
精度等級:
溫度變送器精度等級:0.1 0.2 0.5
顯示器精度等級:模擬指示式2.5級;數字顯示式0.5級.
供電電源:24V.DC±10℅
防護等級:IP65
防爆等級:
隔爆型:dⅡBT4 dⅡCT5 dⅡCT6
本質安全型:iaⅡCT6
絕緣電阻:儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
熱響應時間:
當溫度出現階躍變化時,儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ,通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時,則用熱電偶(阻)熱響應時間作為儀表的熱響應時間; 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時,則用溫度變送器熱響應時間作為儀表的熱響應時間;
基本誤差:
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差
