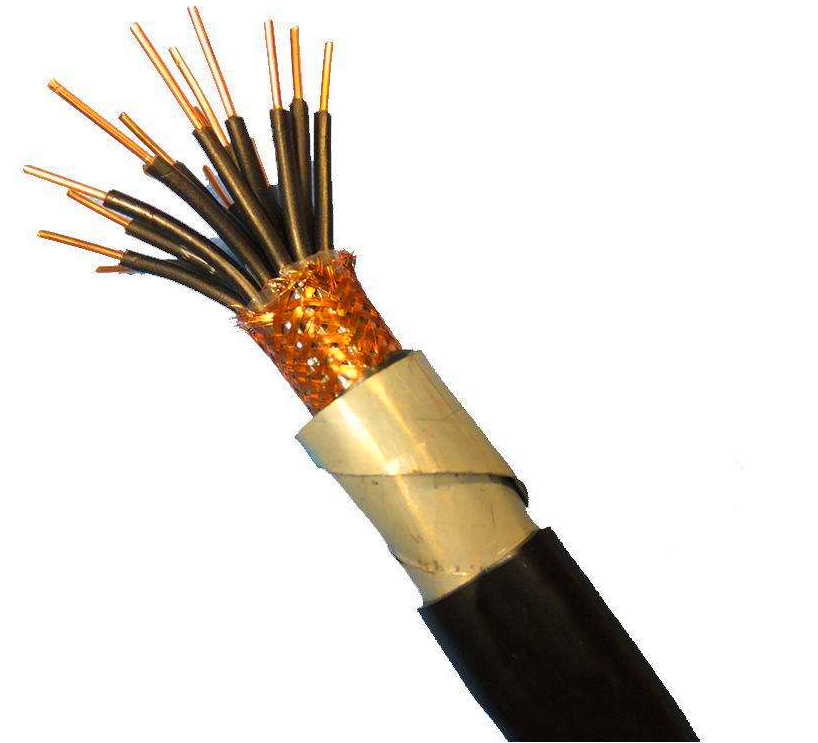

礦用控制電纜MKVVR概述
礦用控制電纜MKVVR是一種專為礦井設計的電纜,它能夠在煤礦的特定環境中穩定運行。這種電纜通常用于控制監控回路、保護線路和配電裝置中電器儀表的連接。它具有阻燃特性,確保在發生故障時能夠有效防止火災的發生。
MKVVR電纜的特性
額定電壓:MKVVR電纜的額定電壓為450/750V,適合煤礦的電網鋪設。
絕緣材料:電纜采用聚氯乙烯(PVC)作為絕緣材料,提供了良好的電氣性能和耐用性。
屏蔽結構:一些型號的MKVVR電纜配備了銅帶或鋼帶屏蔽,可以有效地減少電磁場干擾,適用于強電磁場干擾區。
耐溫性能:導體的長期允許工作溫度為70℃,電纜敷設溫度應不低于0℃。
彎曲半徑:電纜的推薦允許彎曲半徑根據不同型號有所不同,例如無鎧裝層的電纜應不小于電纜外徑的6倍,而有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
礦用控制電纜命名和代號;
M-煤礦用電纜
K-控制電纜系列號:
V-表示聚氯乙烯絕緣或護套;
P-屏蔽;
22表示鋼帶鎧裝聚氯乙烯護套;
32表示細鋼絲鎧裝聚氯乙烯護套;
P表示銅絲編織屏蔽;
R表示軟電纜;
MKVVR電纜的應用場景
礦井管網:MKVVR電纜適用于煤礦管網的管道鋪設,需要在地下環境中穩定傳輸信號和控制指令。
煤礦監控系統:這種電纜廣泛應用于各大煤礦系統和煤礦監控系統,是礦井自動化系統的重要組成部分。
MKVVR電纜的選擇要點
電纜芯數:推薦電纜芯數為2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯,根據具體的使用需求選擇合適的芯數。
敷設環境:
電纜長期允許工作溫度為-20~70℃,月平均相對濕度為95%(25℃時);
電纜允許敷設與安裝的溫度應不低于0℃;
電纜小彎曲半徑:電纜允許的彎曲半徑:對有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。對有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。對無鎧裝層的電纜應不小于電纜外徑的6倍。
