熱電偶補償導線檢定的目的是要確定補償導線的熱電特性是否符合與之相匹配的熱電偶分度表。具體方法參閱本文
在JJG 351-1996《工作用廉金屬熱電偶檢定規程》對補償導線檢定方法有規定，補償導線檢定執行的標準是JJG3 51-1996《工作用廉金屬熱電偶檢定規程》。

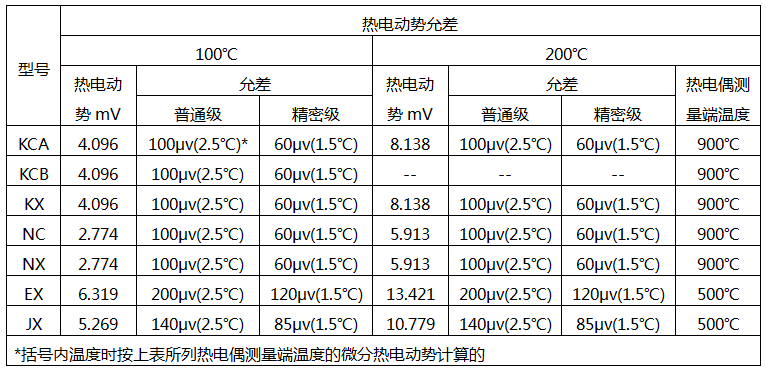

1、補償導線的熱電特性應符合下表要求：
2、確定檢定溫度點
一般用熱電偶補償導線檢定100℃點，耐高溫補償導線檢定100℃和200℃點，亦可按需要在其他溫度點檢定。
3、將熱電偶補償導線的護層和絕緣層去除10-20mm并將兩個電極表面絕緣物清除干凈。
4、將熱電偶補償導線一端焊接成熱電偶工組端，另一端為熱電偶的參考端，然后與相同材質的銅導線連接。
5、在補償導線作成的熱電偶的測量端套上玻璃保護管，摻入有恒溫槽中，插入深度不應小于300mm，玻璃管口沿?zé)犭娕佳a(bǔ)償導線四周用脫脂棉封好。
6、將補償導線作成的熱電偶的參考端插入裝有變壓器油或酒精的玻璃管或塑料管中，在分散插入冰點恒溫槽內，插入深度不應小于150mm。
7、具體熱電偶補償導線熱電特性的測試方法與普通熱電偶檢定相同。
