高溫電纜

熱門關鍵詞:
  • 商品名稱:高溫控制電纜ZR192-KFF ZR192-KFV ZR192-KFGR
  • 添加時間:0000-00-00 00:00:00
  •
  • 電 話:13955097078
    郵 箱:ahytcable@163.com
介紹:

產品M稱: 氟塑料絕緣和護套耐高溫控制電纜

產品說明:

一:產品特點及用途

本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線,具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能,適合冶金、電力、石化等行業。

二:產品執行標準

本產品按照GB9330(IEC227)標準制

阻燃耐火特性試驗執行GB12666-90標準

三:使用特性

1.   交流額定電壓:U0/U 450/750KV

2.   高工作溫度:聚全氟乙丙烯(F46)絕緣不超過200℃

                    可溶性聚四氟乙烯(PFA)絕緣不超過260℃

3.   低環境溫度:聚氯乙烯護套:固定敷設-40℃,非固定敷設-15℃

                    氟塑料及硅橡膠護套:固定敷設-60℃,非固定敷設-20℃

4.   電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。

5.   電纜允許彎曲半徑:非鎧裝電纜小為電纜外徑的6倍

銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍

氟塑料絕緣和護套電纜小為電纜外徑的8倍

四:基本型號及M稱

(ZR192-)KFF氟46(PFA)絕緣和護套控制電纜

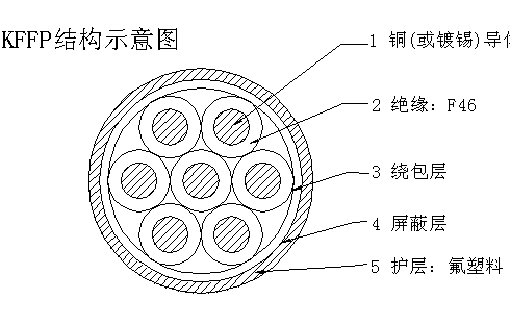

(ZR192-)KFFP氟46(PFA)絕緣和護套銅絲編織屏蔽控制電纜
(ZR192-)KFFR氟46(PFA)絕緣和護套控制軟電纜
(ZR192-)KFF22氟46(PFA)絕緣和護套鋼帶鎧裝控制電纜
(ZR192-)KFFRP氟46(PFA)絕緣和護套銅絲編織屏蔽控制軟電纜
(ZR192-)KFFP1氟46(PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜
(ZR192-)KFFP2氟46(PFA)絕緣和護套銅帶繞包屏蔽控制電纜
(ZR192-)KFFRP2氟46(PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜
(ZR192-)KFV氟46(PFA)絕緣聚氯乙烯護套控制電纜
(ZR192-)KFVR氟46(PFA)絕緣聚氯乙烯護套控制軟電纜
(ZR192-)KFVP氟46(PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜
(ZR192-)KFVRP氟46(PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
(ZR192-)KFVP2氟46(PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜
(ZR192-)KFV22氟46(PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜
(ZR192-)KFRV22氟46(PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜

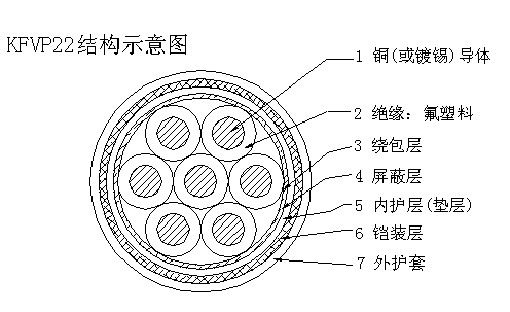

(ZR192-)KFVP2-22氟46(PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
(ZR192-)KFGR(YGC-KF46R)氟46(PFA)絕緣硅橡膠護套控制軟電纜
(ZR192-)KFGPR(YGC-KF46RP)氟46(PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
備注:采用PFA材料型號前加ZR192,需要阻燃護套型號前加ZR,導體線芯中銅絲可以采用鍍錫。
 五:代號M稱和含義
表2


項目代號
說明
阻燃特性
ZR
分A、B、CJ阻燃
系列代號
K
控制電纜
絕緣材料
F
聚全氟乙丙烯(F46)高工作溫度200℃
可溶性聚四氟乙烯(PFA)高為260℃(型號前加ZR192)
護套材料
F
聚全氟乙丙烯(F46)高工作溫度200℃
可溶性聚四氟乙烯(PFA)高為260℃(型號前加ZR192)
V
聚氯乙烯
G
硅橡膠
屏蔽材料
P
銅絲編織屏蔽
P1
鍍錫銅絲屏蔽
P2
銅帶繞包屏蔽
P3
鋁塑繞包屏蔽
鎧裝材料
22
鋼帶鎧裝聚氯乙烯護套
23
鋼帶鎧裝聚乙烯護套
32
鋼絲鎧裝聚氯乙烯護套
33
鋼絲鎧裝聚乙烯護套
導體結構
A
單股導體
B
7股絞合導體
R
多股絞合導體


六:主要技術指標
1.   成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3
2.20℃時絕緣電阻不小于500MΩ/KM
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七:基本電纜規格及結構參數
