電力電纜型號用字母和數字代號的組合表示。其中以字母表示電纜產品的系列、導體、絕緣、護套、特征及派生代號,以數字表示電纜外護套代號。

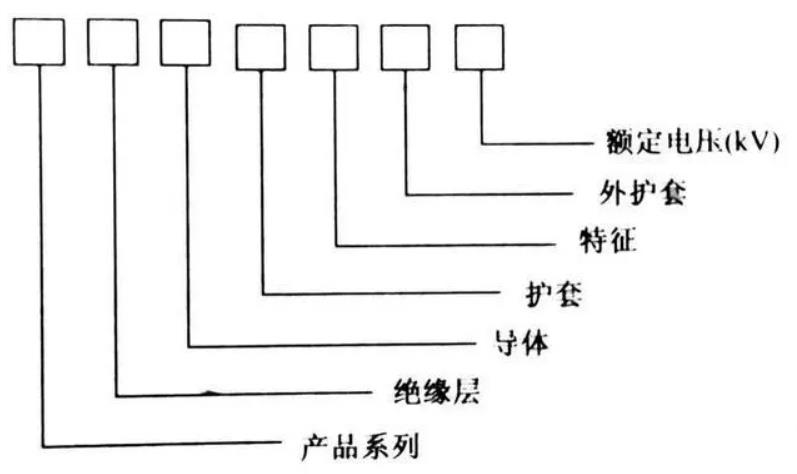

一、電纜型號的組成
完整的電纜產品型號還應包括電纜額定電壓、芯數、標稱截面和標準號。
線芯數×線芯截面(m㎡)+ 中性線芯x中性線芯截面(m㎡)+ 電纜長度
二、電纜型號的含義
1、產品系列代號
Z代表紙絕緣電纜;
Ⅹ代表橡膠絕緣電纜;
V代表聚氯乙烯絕緣電纜;
Y代表聚乙烯絕緣電纜;
YJ代表交聯聚乙烯絕緣電纜;
K代表控制電纜;
ZR代表阻燃電纜;
NH代表耐火電纜;
DH代表防火電纜;
G代表光纜;
2、絕緣層代號
Z代表紙;
X代表橡皮;
V代表聚氯乙烯;
Y代表聚乙烯;
YJ代表交聯聚乙烯。
3、導體代號
L代表鋁;
T(可省略)代表銅。
4、內護套
V代表聚氯乙烯護套;
Y聚乙烯護套;
L鋁護套;
Q鉛護套;
H橡膠護套;
F氯丁橡膠護套。
5、特征代號
D不滴流;
F分相;
CY充油;
P貧油干絕緣;
P屏蔽;
Z直流。
6、鎧裝層代號
0代表無鎧裝;
2代表雙鋼帶;
3代表細圓鋼絲;
4代表粗圓鋼絲;
5代表波紋鋼帶;
7、外被層(外護套)代號
0代表無外護套;
1代表纖維外護套;
2代表聚氯乙烯護套;
3代表聚乙烯護套。
8、加強層代號
1代表徑向銅帶;
2代表徑向不銹鋼帶;
3代表徑、縱向銅帶;
4代表經、縱向不銹鋼帶。
三、常用電纜型號、名稱、用途
1、(VV、VLV)銅芯、鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
敷設在室內、隧道及管道中,電纜不能承受壓力和機械外力作用。
2、(VV22、VLV22) 銅芯、鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
敷設在室內、隧道及直埋土壤中,電纜能承受壓力和其他外力作用。
3、(VV32、VLV32)銅芯、鋁芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
敷設在室內、地下、礦井中,水中,電纜能承受相當?shù)睦Α?/span>
4、(VV42、VLV42) 銅芯、鋁芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
敷設在豎井、水下等垂直場合,能承受相當?shù)妮S向拉力。
5、(ZR-VV、ZR-VLV)銅芯、鋁芯聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜
敷設在室內、隧道及管道中,電纜不能承受壓力和機械外力作用。
6、(ZR-VV22、ZR-VLV22)銅芯、鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜
敷設在室內、隧道及直埋土壤中,電纜能承受壓力和其他外力作用。
7、(ZR-VV32、ZR-VLV32)銅芯、鋁芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃電力電纜
敷設在室內、礦井中,水中,電纜能承受相當?shù)睦Α?/span>
8、(ZR-VV42、ZR-VLV42)聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃電力電纜
敷設在豎井,水下等垂直場合,能承受相當?shù)妮S向拉力。
9、(NA-YJV/NB-YJV)銅芯交聯聚乙烯絕緣聚氯乙烯護套A/B類耐火電力電纜
可敷設在對耐火有要求的室內、隧道及管道中。
10、(NA-YJV22/NB-YJV22)銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A/B類耐火電力電纜
適宜對耐火有要求時埋地敷設,不適宜管道內敷設。
11、(NA-VV/NB-VV)銅芯聚氯乙烯絕緣聚氯乙烯護套A/B類耐火電力電纜
可敷設在對耐火有要求的室內、隧道及管道中。
12、(NA-VV22/NB-VV22)銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A/B類耐火電力電纜
適宜對耐火有要求時埋地敷設,不適宜管道內敷設。
13、(WDNA-YJY/WDNB-YJY)銅芯交聯聚乙烯絕緣聚烯烴護套A/B類無鹵低煙耐火電力電纜
可敷設在對無鹵低煙且耐火有要求的室內、隧道及管道中。
14、(WDNA-YJY23/WDNB-YJY23)銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A/B類無鹵低煙耐火電力電纜
適宜對無鹵低煙且耐火有要求時埋地敷設,不適宜管道內敷設。
