熱電偶補償導線測溫原理

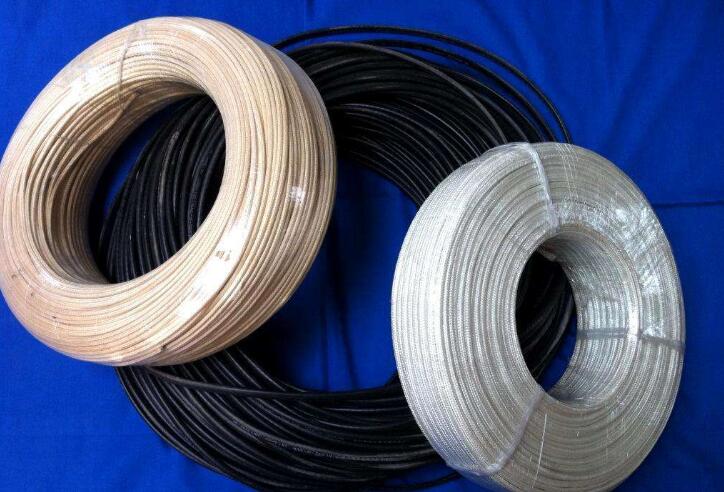

熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端,與顯示儀表聯接構成測溫系統。產品主要應用于各種測溫裝置,已被廣泛用于石油、化工、冶金、電力等部門。
    一般來說,熱電偶離測溫表可能距離幾十米,熱電偶冷端(出線端)溫度與測溫表環境溫度不同(甚至可達幾十度)。
如果用普通銅導線,根據熱電偶原理,接線處又會產生溫差電勢,就會產生測量誤差。


遠距離傳輸導線的壓降問題,因?yàn)闇y(cè)溫表輸入阻抗較高,熱電偶產生的溫差電勢(毫伏級)傳輸電流(微A級)很小,導線上壓降損失很小,在一般情況下,在誤差范圍內。所以有熱電偶變送器,輸入熱電偶信號,輸出4-20ma,這樣可以不要補償導線,也可以遠距離傳輸了。
    如果采用補償導線(須***和熱電偶分度號匹配),它選用的金屬材料,可以在接線處產生盡可能小的溫差電勢,盡可能減小測溫誤差。也就是說,將熱電偶冷端移到測溫表處。
