電伴熱帶(自限溫系列)
中溫系列:相對國外型號QTVR系列
一、產品型號:
Z:溫度等J:中溫(Z)系列
WL:溫控伴熱電纜
標稱功率:35W/m、45W/m、50W/m、60W/m
結構型式:基本型(J)、基本防腐型(J2)屏蔽防爆型(P)、屏蔽防腐性
(P2)、防爆防護型(PF)、防爆 防腐型(PF2)
電壓等J:110V、220V、380V、600V
ZR:芯帶阻燃

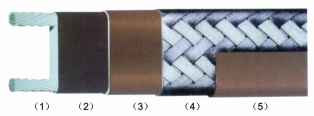

二、電纜結構示意圖:
1、銅芯導線:7×0.50、7×0.32、19×0.41
2、導電塑料層:普通PTC、阻燃PTC、含氟PTC
3、絕緣層:改良性聚烯烴、阻燃聚烯烴、氟塑料
4、屏蔽層:鍍錫軟圓銅線,覆蓋密度80%
5、護套層:改良性聚烯烴、阻燃聚烯烴、氟塑料
三、技術指標:
1、標準顏色:棕色
2、溫度范圍:高工作溫度105±5℃;
高曝露溫度135℃;
高承受溫度:改良性聚烯烴105℃、阻燃聚烯烴105℃、
氟塑料200℃
3、施工溫度:低-40℃
4、熱穩定性:由10℃至149℃間來回循環300次后,電纜發熱量維持在90%以上。
5、彎曲半徑:-20℃時為30.4mm
-30℃時為40.6mm
Bending radius: 30.4mm for -20℃; 40.6mm for -30℃.
6、絕緣電阻:電纜長度100m,恒溫水域75℃時;測試絕緣電阻小值20MΩ,有
屏蔽或防爆護型,室溫20℃時用2500VDC在屏蔽層與導線線芯之間
搖試1分鐘,絕緣電阻小值為1200MΩ。
